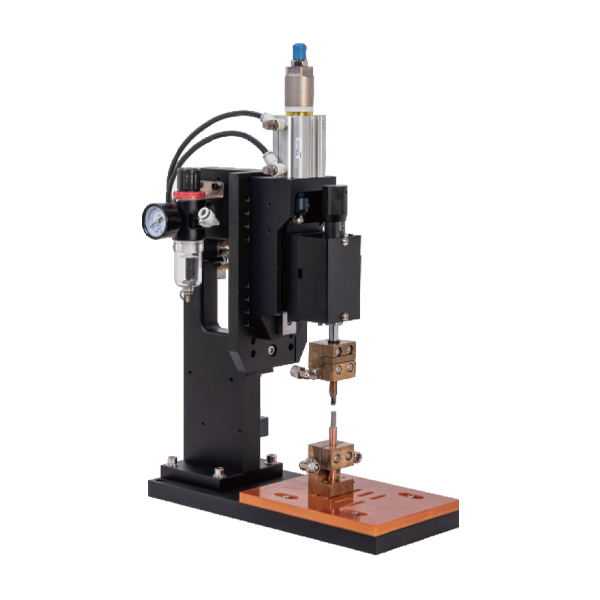

气动式焊接机构

简单实用手动台式桌上型焊接机构
型号：ZH-32/50

气动式焊接机头

电阻焊中，焊接机头主要用来流通电流和提供压力，焊接瞬间电极之间的压力，对电阻焊产品的品质影响非常重要。焊接机头从驱动原理上分为伺服马达驱动式，气动式，脚踏式，手动式，以及滚焊模式。

焊接机头的功能

(1) 对焊接工件进行加压力。

(2) 变压器输出电流经过焊接机构，从电极传导到工件。

(3) 通过热传导的方式，使焊接完成的工件快速冷却，部分机构特别安装水冷方式。

(4) 机头匹配的电极尺寸，决定了焊点大小尺寸等因素。

(5) 选用不同的电极，保证熔核位于两个待焊工件的接触面。

(6) 选用正确的追随机构可以严格控制焊接过程中的形变量。

电阻焊放电的瞬间，焊接电极与工件之间的接触电阻严重影响了焊接品质，为了控制接触电阻，必须选用正确的电极料，电极形状，调节合适的电极压力，同时提高追随机构的随动性。

追随机构简述

电阻焊追随机构主要是让工件在瞬间受热或变形之后，电极能够持续对工件进行稳定的加压能力。精密电阻焊过程中，时间短，变形小，所以高品质的焊接一定要注意电极的追随性能。

精密电阻焊误区

在精密电阻焊中，通过气缸加压，没有通过弹簧机构缓冲，直接将力作用在被焊工件上，待上下电极压好不动之后直接放电！在焊点熔化的过程中，会造成焊接压力突变，大幅减少，会造成严重的飞溅或者压痕等不良，不稳定。

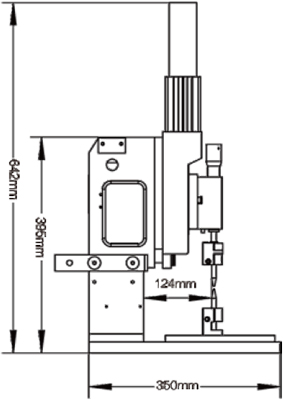

图形展示

规格参数
